產品詳細

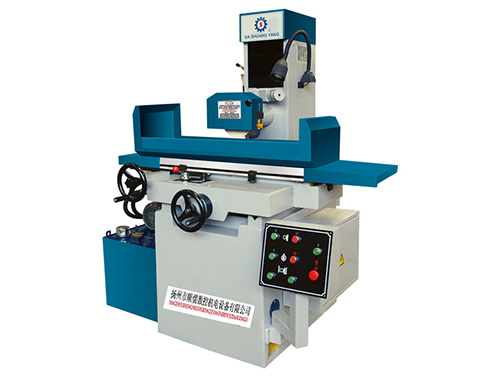

產品名稱： M230A自動系列、M230A+手動系列
發布日期： 2018-05-15
點擊數： 962
二維碼：
簡述：
產品詳情
=【說明】
1、機床結構合理，剛性好，外型美觀，操作方便。
2、磨頭垂直運動采用快速機動升降，并設有微調機構，精確控制進刀量。
3、工作臺縱向運動采用液壓傳動。
4、工作臺橫向移動可手動進給或自動進給。
1、機床結構合理，剛性好，外型美觀，操作方便。
2、磨頭垂直運動采用快速機動升降，并設有微調機構，精確控制進刀量。
3、工作臺縱向運動采用液壓傳動。
4、工作臺橫向移動可手動進給或自動進給。
【主要技術參數】
|
技術規格 |
單位 |
M230A |
M230A+ |
|
磨削工件尺寸 ( 長×寬×高 ) |
mm |
450 × 230 × 330 |
450 × 230 × 330 |
|
工作臺縱向移動量 |
mm |
500 |
500 |
|
工作臺橫向移動量 |
mm |
250 |
250 |
|
工作臺面至主軸中心距離 |
mm |
430 |
430 |
|
工作臺承受量 |
kg |
100 |
100 |
|
工作臺臺面尺寸 ( 長×寬 ) |
mm |
450 × 230 |
450 × 230 |
|
工作臺 T 型槽 |
mm × n |
12 × 1 |
12 × 1 |
|
工作臺速度 |
m/min |
3-23 |
3-23 |
|
前后手輪進刀量 |
mm |
0.02/ 格 3 圈 |
0.02/ 格 3 圈 |
|
前后自動進給 ( 無級變速 ) |
mm |
- |
0.6-10 |
|
前后快速進給 |
mm/min |
144 |
144 |
|
砂輪尺寸 ( 外徑×寬度×內徑 ) |
mm |
200 × 16 × 31.75 |
200 × 16 × 31.75 |
|
主軸轉速 |
mm |
2850 |
2850 |
|
垂直機構移動量 |
r/min |
430 |
430 |
|
垂直機構每圈升降 |
mm |
0.15 |
0.15 |
|
垂直機構每格進給 ( 微調機構 ) |
mm |
0.002 |
0.002 |
|
主軸電機 |
kw |
1.1 |
1.1 |
|
機床外形尺寸 ( 長×寬×高 ) |
mm |
1500 × 1180 × 1800 |
1500 × 1180 × 1800 |
|
包裝箱尺寸 ( 長×寬×高 ) |
mm |
1580 × 1300 × 1950 |
1580 × 1300 × 1950 |
|
毛重、凈重 |
t |
1.2、 1.1 |
1.2 、 1.1 |
